Le premier équaliseur 5 bandes.

Les équaliseurs graphiques

Le deuxième équaliseur 5 bandes.

5 bandes
100 Hz
500 Hz
1 kHz
4 kHz
10 kHz

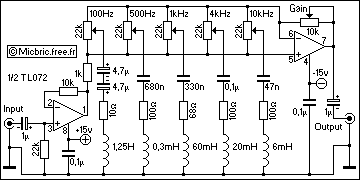

Le deuxième équaliseur est à 5 bandes à filtre passif et 1 ampli op.  le TL072 et self.
Ce type de schéma se trouve souvent dans les petites table de mixage.

Le troisième équaliseur 5 bandes.

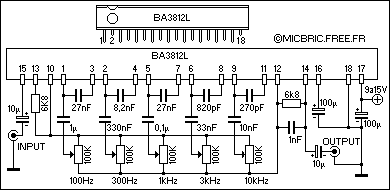

Le premier équaliseur est à 5 bandes et 1 circuit intégré spécialisé, le BA3812,
On le trouve surtout dans les chaines HI-FI.

5 bandes
100 Hz
300 Hz
1 kHz
3 kHz
10 kHz

5 bandes
50 Hz
250 Hz
1 kHz
4 kHz
16 kHz

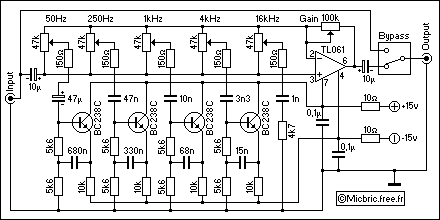

Le troisième équaliseur est à 5 bandes à filtre actif à BC238c et 1 ampli op.  le TL061.
Celui-là se trouve souvent dans les bonnes tables de mixage.

Petit rappel: Pour tous les montages de cette catégories, prendre le plus grand soin lors du montage afin d'éviter les ronflements, souffles et mauvais contacts. Prendre des composants de qualités. Tout les condensateurs chimiques ont, au moins, la valeur de l'alimentation, soit 30 V, les autres en "Styroflex", les résistances de 5% et à couche métallique, le boîtier et les câbles de liaisons blindés. Micbric.
