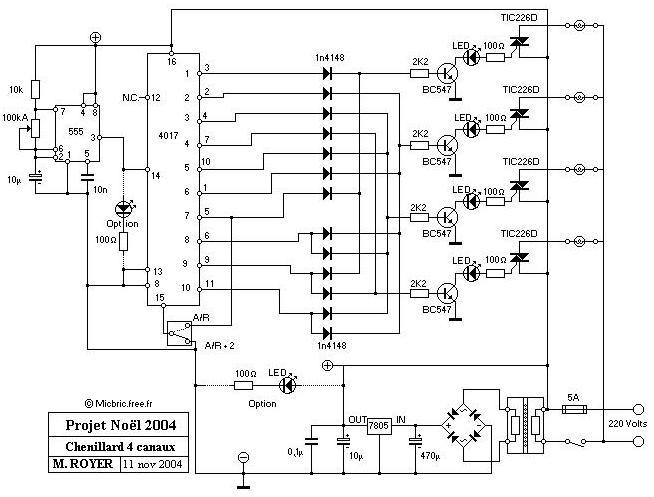

L'animation, par elle même, est faite par les diodes 1N914 et le switch. Les sorties de 1 à 10 du 4017 pilotes les diodes\transistors\triacs comme le montre les figures 1 et 2 de la page précédente, quand le 4017 passe à la sortie 7, il est remis à zéro ou non par le switch relié à la broche 15 ou à la masse et repart de la sortie 1.
1) Quand la broche 15 du 4017 par ce switch est à la 7, il compte jusqu'a la sortie 6. Les diodes D1 à D4 pilotent les sorties L1 à L4 et pour faire le "retour" les diodes D5 et D6 pilotent les sorties L3 et L2... et on recommence.
2) Quand la broche 15 du 4017 par ce switch est à la masse, les sorties 7 à 10 commandent les diodes D7 à D13 qui pilotent : S7 -> D7 -> L1 puis S8 ->D8 & D9 -> L2 & L3 puis S9 -> D10 & D11 ->L1 & L4 puis S10 ->D12 & D13 -> L2 & L3 puis on repart du début.
On peut, donc, changer l'ordre des choses. On peut même faire une "petite" carte fille enfichable pour faire d'autres animations.
ATTENTION à bien l'isoler de l'extérieur, le secteur est présent partout dans le montage.
