Les schémas d'exemples.
Des sites pour le 555:

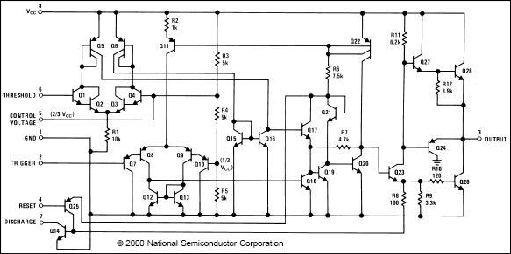

-Le LM555:
->Mode ASTABLE, c'est un multivibrateur ou générateur de fréquence.
->Mode MONOSTABLE, il ne produit qu'une impulsion à la demande.
-Un circuit qui existe depuis 1979 dont l'utilisation est encore d'actualité.Son premier petit frère (plutôt grand) le LM556 contient, lui, deux 555.Le deuxième petit frère, le 7555, est en version C.mos
T1 = 0.7 * (R1+R2) * C
T2 = 0,7 * R2*C
T = 0,7 * (R1+(2*R2))*C
1,4
Freq = ----------------
(R1+(2*R2))*C
Le mode astable
Pour que T1=T2 soit un rapport cyclique identique R2 doit être mis comme l'indique le schéma.
Attention à la valeur de R2 dans ce cas elle doit être inférieure à 1/2 R1. (100K & 10K)
T1≠ T2
T1= T2
Le mode monostable
