Les alimentations


t1

2n2907

d1

1n4007

c1

1000µ30v

r1

2r2 3W

t2

2n1893

d2

1n4007

c2

2µ2 10v

r2

3K3

t3

2n1893

d3

1n914

c3

10µ 25v

r3

2K7

t4

2n2905

d4

Z 6v2

P1

1K

r4

2K2

t5

2n3055

P2

2K2a

r5

1K

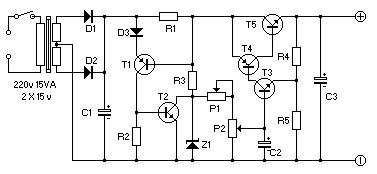

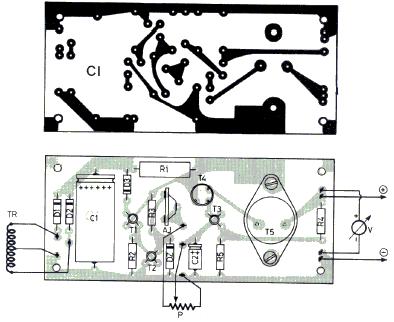

Mon alimentation de labo, version R1 à 0,47Ω.

C'est une alimentation destinée à des montages de tests où la protection contre la surcharge et les courts-circuits, est indispensable.
Le courant traverse R1 de 2,2 Ω. Si l'intensité est inférieure à 500mA, la tension au borne de R1 n'atteint pas 1,2 volts T1 est bloqué. Si l'intensité atteint les 500mA, T1 conduit et met la zener à 0V, l'alimentation est coupée. Si on met R1=1Ω (5W), on pousse l'intensité à 1 ampère, et 2,5A pour R1 à 0,47Ω (10W). Mettre un bon radiateur sur le 2N3055. C3 serra monté directement sur les bornes de sorties.
P1 sert à ajusté la sortie à 15 volts lorsque P2 est à fond.
On prendra soin de mettre un petit galva en sortie et d'y faire des repères pour 1,5v. 3v.  5v. 9v. 12v.
à l'aide d'un multimètre. Source: Electronique Pratique n°1571

L'alimentation des circuits logiques.

Très simplement, avec deux ponts de diodes, quatre condos de filtrages de 4700µF 30V et des régulateurs intégrés montés chacun sur un bon radiateur. Les quatre condensateurs de sorties de 1µF sont montés directement sur les bornes de sorties couplés éventuellement à d'autres de 0,1µ. Je l'ai monté dans un boîtier type mini rack et la prise de sortie est une DB9.


Une petite alimentation pour remplacer les fameux "transfo universel" qui ne sont jamais assez puissant, toujours suralimenté, polaritée à l'envers, enfin jamais "comme il faut".
Voici donc la parade
