Les vu-mètres

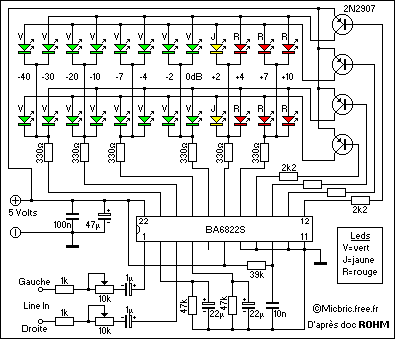

Mieux qu'avec les LM3915 ou autres UAA170-180, voici le BA6822S,
Qui intègre les deux voies de la stéréo. ATTENTION, tension d'alimentation maxi de 7 volts.
A connecter sur l'entrée à 0dB de l'ampli ou la sortie d'une table de mixage.
Le circuit imprimé est en cours

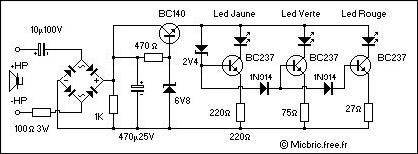

Les vu-mètres à leds à installer dans les baffles pour un meilleur effet...
Un vu-mètre à aiguille pour l'ampli de puissance.
Les deux se connectent sur la sortie HP.

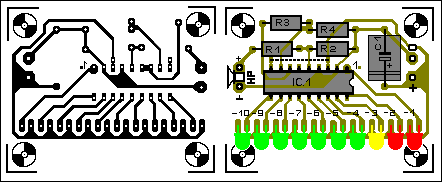

Bon, le voilà quand même, pour ceux qui en ont en stock... Des LM3915
